Модульная система построения позволяет собирать светодиодные экраны нужного размера из функциональных элементов и адаптировать конструкцию под фасад, металлокаркас, сцену или другую зону установки.
Светодиодные экраны могут отличаться по размерам, назначению, месту установки и технологии изготовления, но для крупных медиаповерхностей чаще используется модульный принцип построения. Он позволяет собирать экран из отдельных элементов, формируя конструкцию под размеры фасада, рекламной стелы, сцены, металлоконструкции или другой подготовленной поверхности.
Модульная архитектура применяется в наружных и внутренних LED-экранах, медиафасадах, сценических конструкциях, рекламных панелях и информационных системах. Такой подход упрощает проектирование крупной медиаповерхности, монтаж на объекте, сервисное обслуживание и замену отдельных компонентов при необходимости.
Моноблочные и модульные LED-экраны
Моноблочная система применяется преимущественно для экранов небольшого размера, занимающих несколько квадратных метров. В такой конструкции экран представляет собой единый блок или компактное устройство, готовое к установке на стене, стойке или другом основании.
Для крупных информационных и рекламных поверхностей моноблочный подход оказывается ограниченным. Увеличение размеров единой конструкции усложняет ее производство, транспортировку, монтаж и обслуживание. Поэтому в больших LED-экранах используется модульный принцип.
Модульный экран состоит из отдельных функциональных элементов. Каждый элемент имеет заданные размеры, конструкцию и интерфейсы для соединения с другими частями системы. После сборки модули формируют единую светодиодную поверхность.
Как устроен LED-модуль

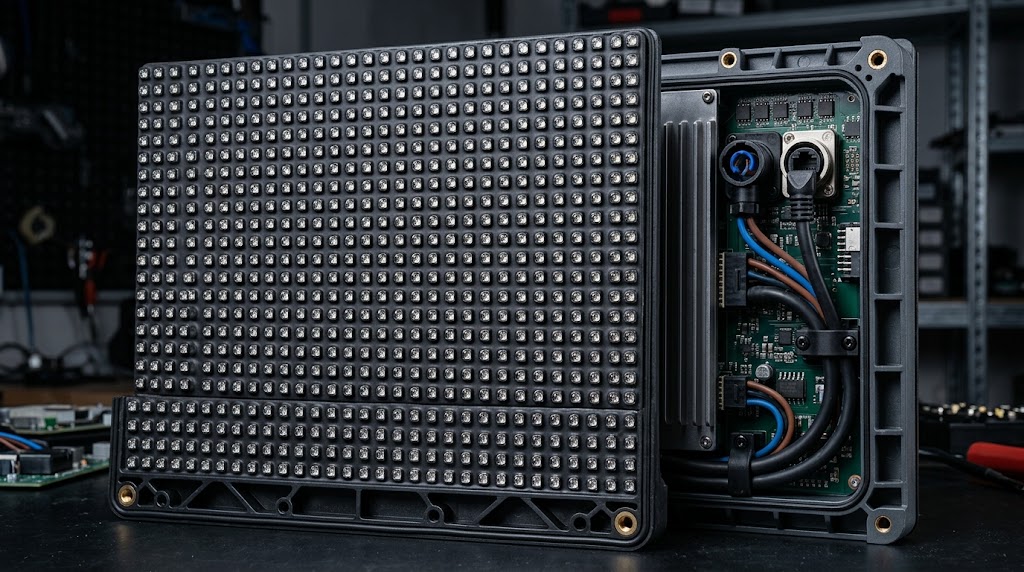

LED-модуль — это функционально завершенный фрагмент экрана. Его размеры, интерфейсы и способ крепления рассчитаны на сборку крупной медиаповерхности непосредственно на месте установки. В зависимости от проекта модули объединяются в кабинеты и далее в экран требуемой ширины и высоты.
Модульная система позволяет проектировать светодиодные экраны для улицы, фасадные рекламные конструкции, медиафасады, сценические экраны и другие решения с учетом особенностей объекта. Конкретная конфигурация зависит от места размещения, размеров зоны, расстояния просмотра, формата контента и способа монтажа.
Что входит в модульную систему
- Светодиодная излучающая поверхность.
- Печатная плата со светодиодами и управляющими элементами.
- Система межмодульных соединений.
- Конструктивные элементы для сборки и крепления.
- Силовые и сигнальные цепи.
- Корпус или кабинет, если он предусмотрен выбранной конструкцией.
- Система управления и подключения контента.
От кластеров к LED-матрицам
На ранних этапах развития светодиодных экранов излучающую поверхность модулей формировали с помощью кластеров. Кластер объединял светодиоды основных цветов в один пиксель. Такие элементы размещались на лицевой поверхности экрана в определенном порядке.
Позднее в конструкциях получили распространение светодиодные матрицы. Матрица представляет собой печатную плату. На одной ее стороне размещены светодиоды основных цветов, а на другой — электрорадиоэлементы, управляющие работой системы.
Пространство между светодиодами может заполняться темным компаундом. Ряды между светодиодами разделяются пластиковой солнцезащитной гребенкой. Конкретное конструктивное исполнение зависит от технологии производства, типа LED-экрана и условий его эксплуатации.
Особенности матричной технологии
В матричной системе светодиоды одного цвета могут располагаться на равном расстоянии друг от друга. При этом они не обязательно объединяются в пиксели физически. Программное обеспечение системы управления определяет, какие светодиоды формируют конкретный пиксель изображения.
Переход к матричным решениям был связан с развитием более ярких светодиодов и возможностью автоматизировать часть операций при производстве модулей. Автоматизация технологических процессов помогает стандартизировать сборку и повышать повторяемость характеристик отдельных элементов экрана.
Для заказчика важен не сам тип производственной технологии, а результат в рамках готового проекта: соответствие LED-экрана задаче, качество визуального отображения, возможность установки, обслуживания и обновления контента.
SMD-блоки в конструкции экранов
Следующим этапом развития конструкций стали SMD-блоки. По принципу работы они близки к светодиодным матрицам, однако отличаются элементной базой и технологией монтажа компонентов.
При выборе светодиодной панели или экрана не стоит опираться только на название технологии. Для конкретного объекта необходимо учитывать место размещения, размеры медиаповерхности, дистанцию просмотра, тип контента, необходимость монтажа и условия эксплуатации.
Например, для сцены важны особенности сборки, подключения видеосигнала и временного монтажа. Для фасада — способ крепления, доступ к коммуникациям и сервису. Для уличного рекламного экрана дополнительно оцениваются конструкция корпуса, внешняя среда и защитные характеристики выбранной модели.
Защита уличных LED-экранов
Уличный светодиодный экран обычно имеет внешний короб или кабинет. Он может выполнять функцию несущей конструкции и одновременно защищать межблочные соединения и силовые электрические цепи от влияния окружающей среды.
Защита наружных экранов формируется на нескольких уровнях: в конструкции модулей, электрических соединений, кабелей, разъемов и внешнего корпуса. Конкретные решения зависят от типа LED-экрана и требований проекта.
Какие меры могут применяться
- Герметизация лицевой поверхности LED-модулей.
- Лакирование печатных плат.
- Использование влагозащищенных разъемов.
- Защита межблочных соединений и силовых цепей.
- Конструктивные решения для размещения экрана на улице.
- Дополнительные меры, предусмотренные производителем выбранного оборудования.
В исходном тексте упоминается уровень защиты IP65. Необходимо учитывать, что степень защиты конкретного LED-экрана определяется паспортом выбранной модели и ее комплектацией. Не следует переносить этот показатель на все светодиодные экраны без проверки технической документации.
Монтаж и обслуживание модульного экрана

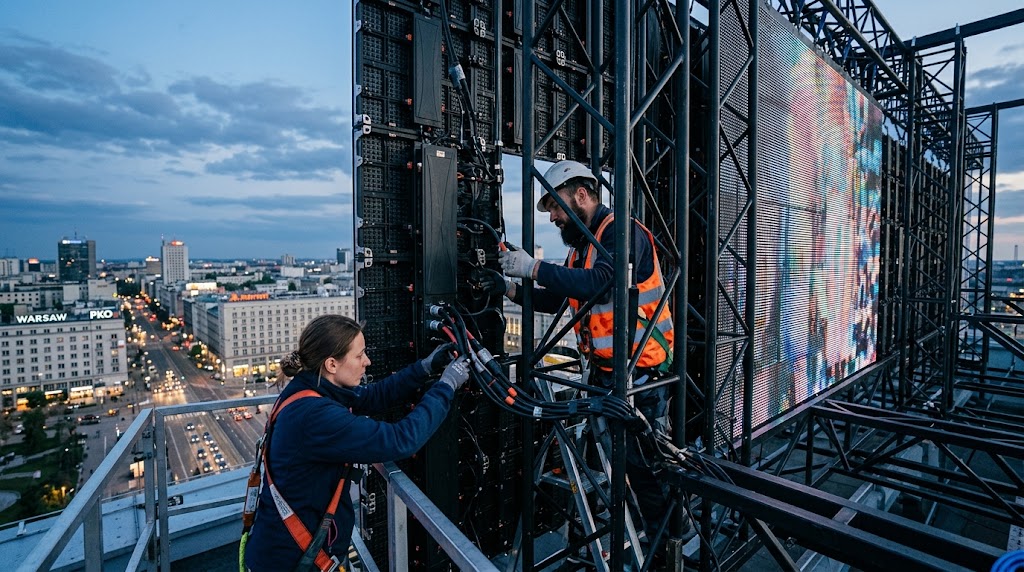

Модульный принцип удобен при монтаже крупных конструкций. Экран собирается из отдельных элементов на месте эксплуатации, а формат медиаповерхности определяется проектом. Это позволяет адаптировать конструкцию к ширине фасада, рекламной стелы, металлокаркаса, сцены или другой зоны установки.
При необходимости отдельный модуль или кабинет может быть заменен без полной разборки экрана, если конструкция оборудования и условия сервисного доступа это предусматривают. Возможность обслуживания зависит от способа установки, размещения кабинетов, конструкции корпуса и доступа к задней или передней части экрана.
Что нужно для проектирования
Чтобы подобрать модульный LED-экран, необходимо заранее собрать информацию по объекту. Это поможет определить размеры конструкции, тип кабинетов, формат монтажа, систему управления и состав работ.
- Фотографии места установки с нескольких ракурсов.
- Размеры доступной зоны и высота размещения.
- Материал фасада, стены или характеристики металлоконструкции.
- Расстояние до зрителей, пешеходов или водителей.
- Тип контента: реклама, видео, анимация, трансляции, текст или расписание.
- Доступ к электропитанию и предполагаемые кабельные трассы.
- Необходимость монтажа, настройки и дальнейшего обслуживания.
