Гибкая пленка со встроенными светодиодами позволяет объединить подсветку, электронику и корпус в одной тонкой конструкции, открывая новые возможности для витрин, интерьеров, рекламы и нестандартных LED-поверхностей.
Технология гибкой пленки со встроенными светодиодами, представленная исследовательским центром VTT на выставке LOPEC, получила дальнейшее развитие. Сегодня подобные решения относятся к направлению формованной, гибридной и печатной электроники: светодиоды, проводящие дорожки, датчики и элементы управления размещаются не на отдельной жесткой плате, а непосредственно на тонкой пленке, которая затем становится частью готового пластикового изделия.
Такой подход позволяет создавать легкие, тонкие и гибкие световые поверхности, а также интегрировать подсветку и электронику в изогнутые корпуса, панели, элементы интерьера, рекламные конструкции и компоненты транспорта.
Как появилась технология VTT
Финский центр технических исследований VTT впервые продемонстрировал полный рулонный производственный процесс создания формованной пленки со светодиодами в 2017 году на выставке LOPEC в Мюнхене. LOPEC специализируется на печатной, гибкой и органической электронике — технологиях, которые в дальнейшем могут использоваться в бытовой технике, автомобилях, носимых устройствах, медицине, упаковке, рекламе и архитектуре.
В демонстрационном проекте специалисты выполнили все основные этапы изготовления гибридной электроники: нанесли токопроводящие дорожки на пленку, установили полупроводниковые светодиоды и затем выполнили формование конструкции с помощью термопласта или термопластичного эластомера.
Первый тестовый образец включал 186 светодиодов. Все установленные LED-компоненты сохранили работоспособность после формования. Это стало важной демонстрацией того, что электронные элементы могут быть интегрированы в гибкую пленку и защищены полимерным материалом без потери функциональности.
Как работает формованная электроника
В традиционном устройстве электронные компоненты размещаются на жесткой печатной плате, а затем устанавливаются внутрь отдельного корпуса. В технологии гибридной формованной электроники часть этих элементов объединяется в одной многослойной конструкции.
На тонкую пластиковую или эластомерную пленку наносят проводящие дорожки. Далее на нее устанавливают светодиоды, микроконтроллеры, датчики, элементы управления или другие необходимые компоненты. После этого пленку помещают в форму и заливают полимером. В результате электроника оказывается внутри готовой детали и становится ее функциональной частью.
Такой производственный подход позволяет уменьшить число отдельных деталей, отказаться от части проводов и разъемов, а также создать поверхность сложной формы без необходимости монтировать отдельные кнопки, светильники или LED-модули.
Что изменилось после LOPEC
Экспериментальная пленка со 186 светодиодами стала основой для дальнейшей работы над гибкими LED-поверхностями. Уже в последующих проектах VTT совместно с промышленными партнерами разрабатывал крупноформатные светодиодные рекламные панели, изготовленные с применением рулонной технологии и формования полимером.

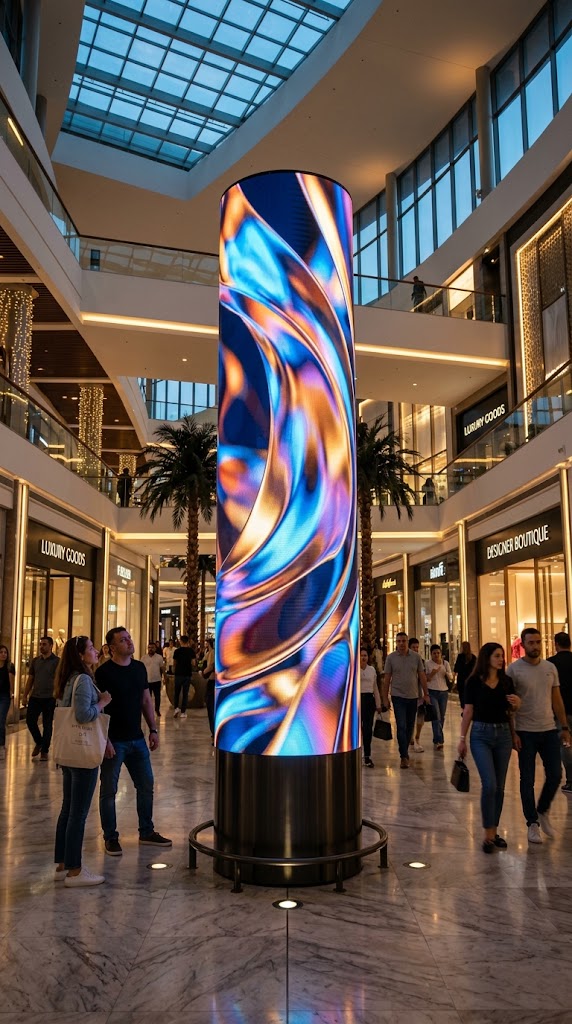

Такие LED-панели могут быть легкими, гибкими и иметь нестандартную геометрию. В отличие от традиционного плоского экрана, гибкая поверхность способна повторять форму колонны, изогнутой стены, элемента интерьера, корпуса изделия или транспортного средства.
Формование выполняет не только механическую функцию. Полимерный слой защищает электронные компоненты, может участвовать в формировании оптической поверхности и позволяет объединять механические, электрические и световые функции в одном технологическом цикле.
В исследованиях VTT для гибких RGB-дисплеев было отмечено, что полимерное покрытие способно улучшать тепловой режим светодиодов. Более эффективный отвод тепла важен для стабильности светового потока, надежности электронных компонентов и срока службы LED-элементов.
Где применяются гибкие LED-поверхности
Гибкая печатная электроника не предназначена для полной замены традиционных LED-экранов. Ее ключевое преимущество заключается в создании компактных и нестандартных изделий, где свет, электроника и корпус должны работать как единая система.
- Гибкие рекламные панели и декоративные LED-поверхности.
- Световые элементы для торговых витрин, выставочных стендов и бренд-зон.
- Интерактивные панели с подсветкой, сенсорами и элементами управления.
- Автомобильные панели, световые сигнальные элементы и интерьерные поверхности.
- Носимая электроника, спортивные браслеты и интеллектуальные аксессуары.
- Элементы бытовой техники с подсветкой и сенсорным управлением.
- Светящиеся элементы мебели, архитектурных конструкций и общественных пространств.
- Медицинские устройства, гибкие датчики и специализированная электроника.
Печатная электроника в автомобилях и интерьерах
Сегодня одним из наиболее заметных направлений применения гибкой и формованной электроники остается транспорт. В автомобилях такие технологии используются для сенсорных поверхностей вместо механических кнопок, датчиков присутствия пассажиров, систем подогрева, декоративной подсветки и интеллектуальных элементов салона.
Гибкие и печатные электронные компоненты особенно удобны для деталей со сложной геометрией. Например, световая линия, сенсорная зона или индикатор могут быть встроены непосредственно в пластиковую панель двери, центральную консоль, приборную панель или декоративную вставку.
Развитие гибких и растягиваемых дисплеев также остается важным направлением. На отраслевых мероприятиях LOPEC демонстрируются решения, связанные с MicroLED, цифровым наружным освещением автомобилей, интеллектуальными окнами, гибкими датчиками и электронными поверхностями для интерьера.
Преимущества технологии
Главное отличие формованной электроники от обычной сборки заключается в высокой степени интеграции. Электроника перестает быть отдельным блоком внутри корпуса и становится частью самого изделия.
- Минимальная толщина готовой конструкции.
- Меньший вес по сравнению с традиционными корпусами и платами.
- Возможность создавать изогнутые, трехмерные и гибкие световые поверхности.
- Защита электронных компонентов внутри полимерного слоя.
- Сокращение количества отдельных деталей, проводов и соединений.
- Совмещение подсветки, индикации, сенсорного управления и корпуса в одной детали.
- Возможность рулонного производства для серийных изделий.
Ограничения и практическое применение
Несмотря на развитие технологии, гибкая формованная электроника пока не стала универсальной заменой традиционным печатным платам, светильникам и LED-модулям. Она наиболее эффективна для серийной продукции с повторяющейся формой, где особенно важны малая толщина, нестандартный дизайн, герметичность и интеграция нескольких функций в одну деталь.
Для крупных уличных LED-экранов, медиафасадов, спортивных табло и информационных систем чаще применяются традиционные модульные конструкции. Они рассчитаны на большую площадь, высокую яркость, удобный доступ к обслуживанию и возможность быстрой замены отдельных модулей.

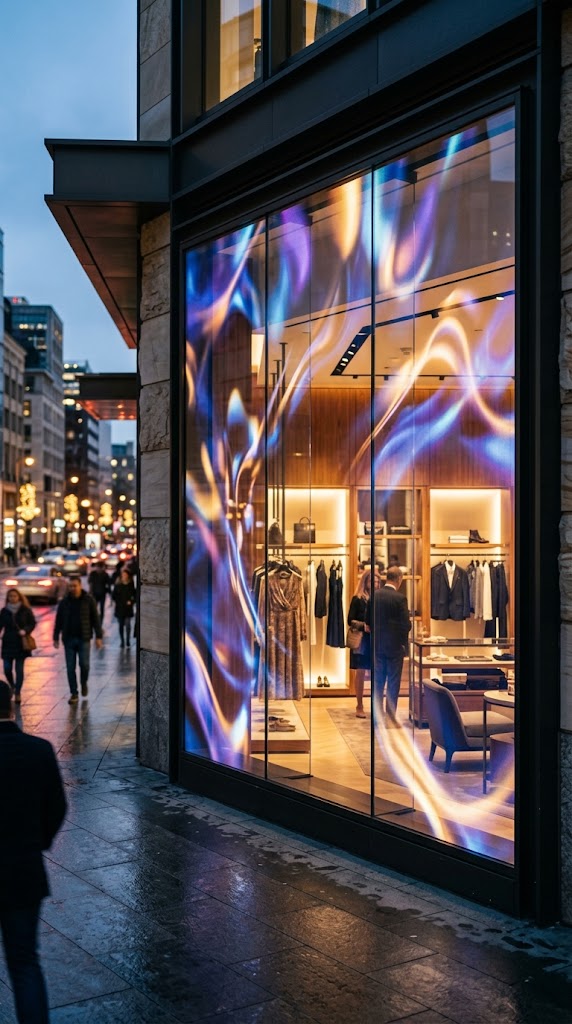

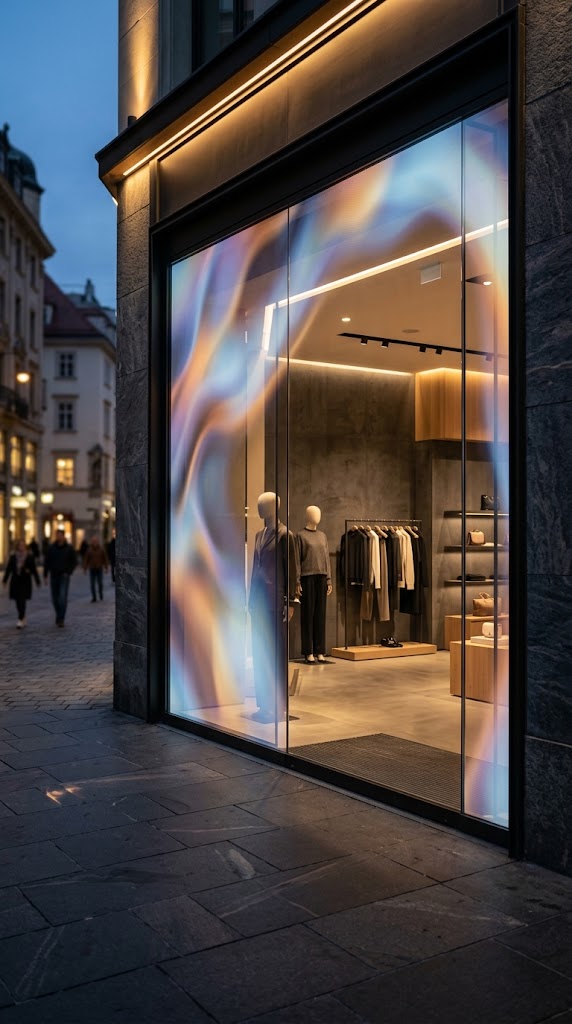

При этом гибкая LED-пленка может стать удачным решением для нестандартных витрин, дизайнерских инсталляций, интерьерных объектов, выставочных конструкций, бренд-зон и рекламных поверхностей сложной формы.
Какие устройства появятся первыми
Наиболее реалистичные продукты на основе гибкой формованной электроники — это не универсальные «гнущиеся смартфоны», а компактные и специализированные устройства. В первую очередь технология подходит для умных панелей, световых элементов интерьера, носимых аксессуаров, автомобильных компонентов, рекламных конструкций и изделий с интегрированной индикацией.
Перспективным направлением остаются гибкие LED-экраны для рекламы. Они могут использоваться там, где стандартная плоская панель не подходит по форме, весу или дизайну: на криволинейных стенах, колоннах, транспортных средствах, витринах и нестандартных архитектурных объектах.
Гибкие LED-решения для рекламы и интерьера
Для коммерческих объектов уже доступны решения, позволяющие использовать LED-технологии в витринах, торговых пространствах, офисах, выставочных стендах и архитектурных проектах. В зависимости от задачи могут применяться гибкие LED-модули, прозрачные медиаповерхности, светодиодные панели и нестандартные конструкции.
Если необходимо оформить витрину, фасад, интерьер, торговую точку или рекламную зону, важно учитывать размеры поверхности, радиус изгиба, дистанцию просмотра, требуемую яркость, условия эксплуатации и формат контента. Для таких задач можно рассмотреть готовые мультимедийные решения, а также светодиодные панели для интерьерной рекламы и информационных поверхностей.
LEDscreen помогает подобрать оборудование для рекламных, торговых, офисных, выставочных и архитектурных объектов. Для предварительного расчета укажите тип поверхности, размеры зоны установки, задачу конструкции, место монтажа и необходимость изготовления нестандартного решения.
