Мощные светодиодные матрицы

Мощные светодиодные матрицы используются в светильниках, прожекторах и других LED-источниках света, где требуется компактно разместить значительное количество светодиодных элементов. Такие решения могут применяться в бытовом освещении, промышленном оборудовании, мощных прожекторах и транспортных системах.

Применение LED-матриц связано с возможностью сформировать источник света в компактном корпусе. Однако проектирование светильника на основе мощной матрицы требует учета электрических и тепловых параметров. Один из ключевых вопросов — отвод тепла от рабочей зоны светодиодной матрицы.

Что такое мощная LED-матрица

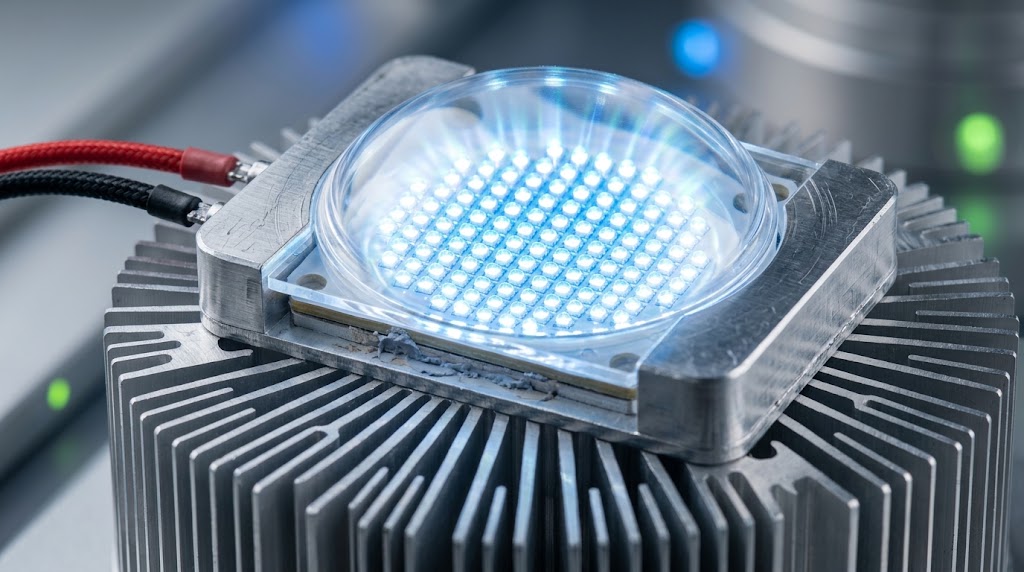

Светодиодная матрица — это компактный источник света, в котором несколько светодиодных элементов объединены на общей основе. В зависимости от конструкции матрица может использоваться в составе светильника, прожектора, промышленного оборудования, уличной системы освещения или другого LED-устройства.

Мощные матрицы могут применяться там, где необходимо получить определенный световой поток при компактных габаритах источника света. Характеристики матрицы, ее мощность, оптика, параметры питания, корпус и теплоотвод подбираются под конкретное устройство и условия эксплуатации.

Где применяются мощные LED-матрицы

Сфера применения мощных LED-матриц зависит от характеристик конкретного компонента и конструкции готового светильника. В исходном материале указано использование таких источников света в бытовых приборах, мощных промышленных прожекторах и на подвижном составе вагонов железнодорожного транспорта.

• Бытовые светильники и источники общего освещения.

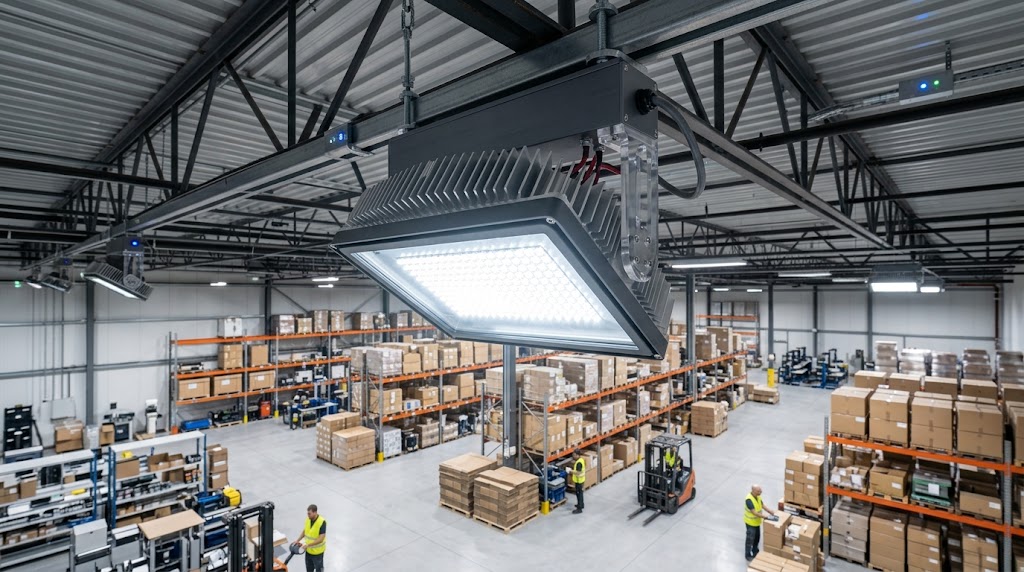

• Промышленные светильники для цехов, складов, ангаров и технических помещений.
• Прожекторы для улиц, фасадов, парковок и открытых территорий.
• Осветительные системы для транспорта.
• Архитектурное, декоративное и акцентное освещение.
• Специализированное LED-оборудование с учетом задач конкретного объекта.

Для подбора оборудования под помещение, производство, фасад или улицу можно использовать решения из категории светодиодных светильников. Тип LED-источника, мощность, способ установки и характеристики корпуса определяются по проекту.

Почему используют LED-матрицы

В исходном тексте отмечено, что себестоимость источника света на основе мощной матрицы может быть ниже, чем у решения, собранного из отдельных одноваттных светодиодов. Однако стоимость готового светильника зависит не только от типа LED-источника, но и от корпуса, оптики, блока питания, теплоотвода, системы управления, монтажа и других компонентов.

Также в исходном материале говорится, что уменьшение количества дискретных элементов может повысить надежность оборудования. На практике надежность готового устройства зависит от всей конструкции: качества сборки, режима работы, электропитания, теплоотвода, условий установки и регулярности обслуживания.

Особенности конструкции LED-матриц

Мощные LED-матрицы могут отличаться по мощности, размерам, типу линзы, углу излучения, параметрам питания и способу монтажа. В исходном тексте отмечаются прочная поликарбонатная линза, широкий диапазон мощностей и выбор углов излучения как особенности применения таких компонентов.

При выборе матрицы для конкретного светильника необходимо учитывать, какой световой поток требуется, с какой высоты будет установлен прибор, какую площадь нужно осветить и в какой среде будет работать оборудование. Для уличного прожектора, промышленного светильника и бытового источника света применяются разные проектные решения.

Параметры для подбора

• Требуемая мощность и световой поток готового светильника.
• Тип объекта: дом, офис, цех, склад, улица, фасад или транспорт.
• Высота установки и размеры освещаемой зоны.
• Угол излучения и направление светового потока.
• Условия эксплуатации: температура, влажность, пыль и загрязненность.
• Параметры питания, корпуса, линзы и системы теплоотвода.

Почему теплоотвод критичен

Главная техническая особенность мощных светодиодных матриц — концентрация тепла на небольшой площади. В исходном примере сравниваются двадцать отдельных светодиодов по 1 Вт и светодиодная матрица мощностью 20 Вт. В первом случае источники распределены в пространстве, а во втором тепловая нагрузка сосредоточена в компактной зоне.

Поэтому при проектировании светильника важно обеспечить отвод тепла от матрицы. Если рабочая температура LED-компонента превышает допустимые значения, это может влиять на характеристики, стабильность работы и срок службы оборудования. Конструкция теплоотвода должна рассчитываться для конкретной матрицы, корпуса, режима работы и условий окружающей среды.

Пример расчета радиатора

В исходном материале приведен пример для светодиодной матрицы мощностью 20 Вт. Указывается, что температура кристалла не должна превышать 70-80 градусов, а температура радиатора в месте контакта — 50-60 градусов при температуре окружающей среды 20-25 градусов.

Для рассеивания тепла в этом примере приводится ориентир: 25-30 квадратных сантиметров площади радиатора, оборудованного ребрами охлаждения для естественной конвекции воздуха. Эти цифры относятся к приведенному примеру и не могут использоваться как универсальный норматив для всех LED-матриц и светильников.

Реальный расчет теплоотвода зависит от мощности матрицы, ее тепловых параметров, конструкции платы, качества термоинтерфейса, материала радиатора, формы ребер, положения светильника, температуры окружающей среды и режима работы оборудования.

Ребра охлаждения и материалы

Ребра охлаждения увеличивают площадь радиатора и могут улучшать естественную конвекцию воздуха. Их наличие влияет на конструкцию светильника, его габариты, массу и сферу применения. Для мощных LED-матриц выбор корпуса и теплоотвода является частью проектирования готового источника света.

В исходном тексте также отмечается необходимость применения качественных теплопроводящих материалов и сплавов. В готовой системе важно обеспечить корректный контакт между матрицей и теплоотводящей частью, а также учитывать совместимость всех элементов конструкции.

Что учитывать при проектировании светильника

Светодиодная матрица является только одним элементом готового устройства. Чтобы получить рабочий светильник или прожектор, необходимо подобрать корпус, линзу, источник питания, теплоотвод, крепления, систему защиты и другие компоненты с учетом назначения оборудования.

• Мощность LED-матрицы и параметры питания.
• Требуемый световой поток и угол излучения.
• Конструкция радиатора и условия естественного или дополнительного охлаждения.
• Материалы корпуса и качество теплового контакта.
• Температура и влажность среды, запыленность и доступ к обслуживанию.
• Высота установки, расположение светильника и площадь освещаемой зоны.
